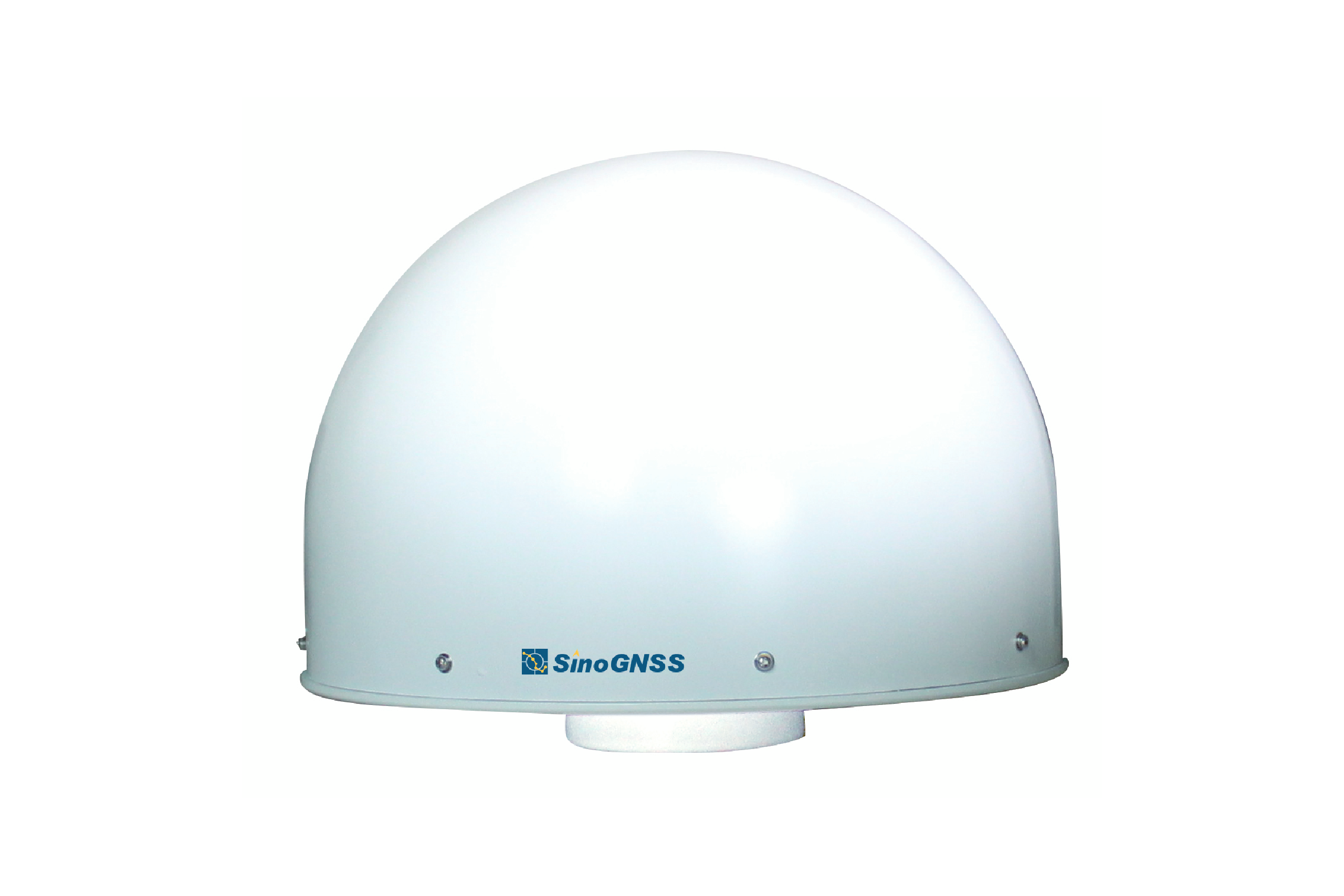

Antena Choke Ring AT500

Descrição do Produto

A AT500 é uma antena choke ring de alto desempenho capaz de rastrear GPS L1, L2C, L2P, L5, GLONASS L1, L2, BeiDou B1, B2, B3, Galileo E1, E5a/E5b, AltBoc, Banda L e SBAS. É projetada especialmente para monitoramento de deformação, CORS e redes de infraestrutura GNSS relacionadas.

  • Suporte a GPS L1/L2/L5, GLONASS L1/L2, BeiDou B1/B2/B3, Galileo E1/E5a/E5b/E6, Banda L e SBAS;
  • Amplificador de Baixo Ruído e alto ganho;
  • Erro de centro de fase de nível submilimétrico com estabilidade e repetibilidade excepcionais;
  • Forte capacidade de rastreamento de satélites em ângulos de baixa elevação;
  • Design superior à prova d’água e poeira.

Parâmetros

Antena
GPS L1, L2, L5
GLONASS L1, L2
BeiDou B1, B2, B3
Galileo E1, E5a, E5b, E6
SBAS e L‑Band
Impedância nominal 50 Ω
Polarização RHCP
Rácio axial (90°) ≤ 3 dB
LNA - Amplificador de baixo ruído
Ganho do LNA 50 dB ± 2 dB
Figura de ruído ≤ 2 dB
VSWR de saída ≤ 2,0
Tensão de operação 3,3 – 12 VDC
Corrente de operação ≤ 55 mA
Atraso de grupo < 5 ns
Ondulação da banda passante ± 2 dB
Ganho no zénite 7 dBi
Desvio do centro de fase ± 1 mm
Físico
Dimensão Φ379 × 311 mm
Conetor Conetor TNC fêmea
Peso 6,9 kg
Ambiente
Temperatura de operação -40°C a +85°C
Temperatura de armazenamento -55°C a +85°C
Humidade 95% sem condensação
Proteção contra água e poeira IP67
Resistência a quedas Sobrevive a queda de 1 metro
Calibração IGS, NGS
